Perangkat Jaringan
Perangkat
jaringan adalah entitas fisik yang terhubung ke jaringan yang berfungsi sebagai
jaringan komunikasi data. Contohnya seperti PC, NIC, Kabel UTP/STP, Hub,
Switch, Repeater, Router, dll.
Berikut penjelasan dari masing-masing perangkat
1.
PC
Persnonal
Computer adalah suatu alat elektronik yang dipakai untuk melakukan pengelolahan
informasi menurut prosedur yang sudah ditentukan. Pada suatu jaringan komputer,
PC menjadi inti utama yang digunakan sebagai media interface antara client
ataupun server. Setidaknya ada minimal dua computer atau lebih agar jaringan
bisa digunakan.
2.
NIC
NIC adalah sebuah kartu yang berfungsi sebagai jembatan dari
komputer ke sebuah jaringan komputer. Tugas NIC adalah untuk mengubah aliran
data paralel dalam bus komputer menjadi bentuk data serial sehingga dapat
ditransmisikan di atas media jaringan.
Fungsi NIC
·
Media
pengirim data ke komputer lain di dalam jaringan
·
Mengontrol
data flow antara komputer dan sistem kabel
·
Menerima
data yang dikirim dari komputer lain lewat kabel dan menerjemahkannya ke dalam
bit yang dimengerti oleh computer
3.
Kabel
Berikut
ini adalah pengertian dari kabel UTP dan kabel STP.
Kabel
STP
Kabel STP (Shielded Twisted Pair) merupakan salah satu media transmisi yang digunakan untuk membuat sebuah jaringan yang berbasis lokal atau biasa disebut LAN (Local Area Network). Sesuai namanya Shielded Twisted Pair berarti kabel pasangan berpilin atau terbelit dengan pelindung. Hampir sama dengan kabel UTP tapi kabel STP mempunyai selubung lagi yang menyelubungi ke 4 lilitan kabel di dalamnya. Fungsi lilitan dan kulit penyelubung ini adalah sebagai eleminasi terhadap induksi dan kebocoran.
Kabel UTP
Kabel UTP
(Unshielded Twisted Pair) merupakan salah satu media transmisi yang paling
banyak digunakan untuk membuat sebuah jaringan yang berbasis lokal atau
biasa disebut LAN (Local Area Network). Sesuai namanya
yaitu Unshielded Twisted Pair berarti kabel
pasangan yang berpilin atau terbelit tanpa pelindung.
Fungsi dari lilitan ini adalah sebagai eleminasi terhadap induksi dan
kebocoran. kabel jenis banyak digunakan untuk membuat sebuah jaringan selain
harganya yang tidah terlalu mahal, kabel ini juga mudah untuk memotongnya
karena hanya mempunyai satu kulit penyelubung. oleh karena itu banyak orang
yang menggunakan kabel jenis ini untuk membuat sebuah jaringan.
Jenis-jenis kabel
Coaxial atau kabel coax adalah kabel yang paling umum
digunakan untuk transmisi sinyal video. Dalam kabel koaksial terdapat tembaga
padat di pusatnya yang berfungsi sebagai konduktor. Konduktor ini dibungkus
oleh lapisan insulator, kemudian oleh foil dan lapisan ‘metal shielded’ sebagai
konduktor luar dan akhirnya dibungkus lagi dengan lapisan paling luar yaitu PVC
jaket.
Semua sebutan umum "RG" (contoh: RG-6, RG-11,
RG-59 dll) berlaku untuk berbagai jenis kabel koaksial. Beberapa orang mungkin
berpikir nama "coaxial" atau "coax" berarti "kabel
dengan F-koneksi" atau "kabel antena" tapi nama itu bisa memberi
klasifikasi yang jauh lebih luas. Kabel koaksial adalah semua kabel yang
terdapat dua konduktor di dalamnya dan ini bisa mencakup semua jenis kabel
video yang umum seperti S-video dll. RG adalah singkatan dari "Radio
Guide".
Berbagai macam kabel koaksial dan perbedaannya
Sebutan “RG” Yang paling umum saat ini adalah RG-59, RG-58, RG-11, RG-8 dan RG-6.
RG-8 dan RG-58 adalah coaxes ohm 50, digunakan dalam transmisi radio atau dalam jaringan komputer, RG-58 kabelnya agak lebih kecil dan RG-8 kabelnya lebih besar. Sebagai kabel 50 ohm, kedua jenis ini tidak cocok untuk karya video.
RG-59, RG-11 dan RG-6 adalah semua jenis kabel 75 ohm, dengan RG-11 sebagai kabel yang terbesar, RG-6 ditengah-tengah dan RG-59 sebagai kabel yang terkecil. RG-6 adalah kabel yang paling sering didistribusikan dan yang paling banyak digunakan. Karena kabel RG-6 digunakan untuk menghubungkan TV set ke CATV (cable television) signal distributor, maka kabel ini juga sering dinamakan sebagai kabel rumah. RG-6 adalah penerus kabel RG-59. RG-59 dan RG-6 keduanya sangat umum dalam penggunaan a/v di rumah, ini dikarenakan ukuran mereka yang kompatibel dengan berbagai konektor. Keduanya tersedia dalam berbagai jenis, dengan lapisan shield, dielektrik, jaket, dan bahan pusat konduktor yang berbeda. Kabel koaksial yang digunakan untuk aplikasi video sebagian besar memiliki nominal impedansi 75 ohm.
4.
Hub
Hub merupakan perangkat jaringan
yang bekerja di OSI layer 1, Physical Layer. Sehingga dia hanya bekerja tak
lebih sebagai penyambung atau concentrator saja, dan hanya menguatkan sinyal di
kabel UTP. HUB tdk Mengenal MAC Addressing / Physical Addressing shingga tdk
bisa memilah data yg harus ditransmisikan shingga collision tdk bisa dihindari
dari penggunaan HUB ini
Fungsi HUB
·
Memfasilitasikan
penambahan penghilangan atau penambahan workstation
·
Menambah
jarak network ( fungsi sebagai repeater )
·
Menyediakan
fleksibilitas dengan mensupport interface yang berbeda ( Ethernet, Toket ring,
FDDI )
·
Menawarkan
featur yang fault tolerance ( Isolasi Kerusakan )
·
Memberikan
menegement yang tersentralisasi ( koleksi informasi, diagnostic)
5.

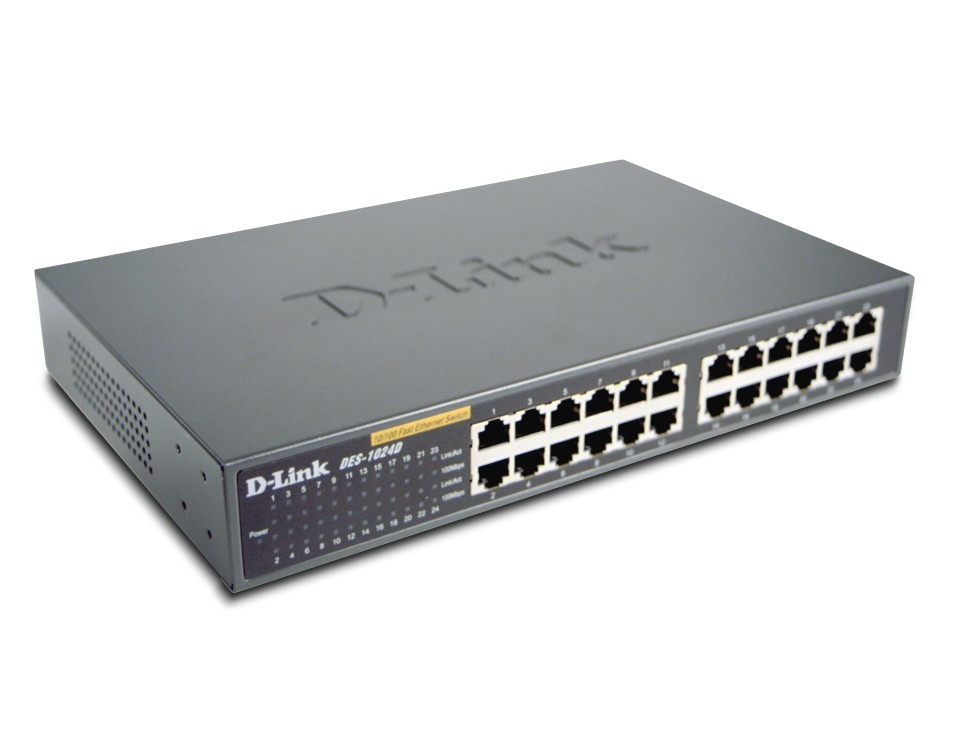

Switch
Switch
merupakan perangkat jaringan yang bekerja pada OSI Layer 2, Data Link Layer.
dia bekerja sebagai penyambung / concentrator dalam Jaringan. Switch mengenal
MAC Adressing shingga bisa memilah paket data mana yang akan di teruskan ke
mana.
Dan switch ini digunakan sebagai repeater/penguat. Berfungsi untuk
menghubungkan kabel-kabel UTP ( Kategori 5/5e ) komputer yang satu dengan
komputer yang lain. Dalam switch biasanya terdapat routing, routing sendiri
berfungsi untuk batu loncat untuk melakukan koneksi dengan komputer lain dalam
LAN.
6.
Repeater
Repeater adalah suatu alat yang
berfungsi memperluas jangkauan sinyal WIFI yang belum tercover oleh sinyal dari
server agar bisa menangkap sinyal WIFI. Perangkat Repeater harus 2 alat, yakni
untuk menerima sinyal dari server (CLIENT) dan untuk menyebarkan lagi sinyal
Wifi (accespoint)
Fungsi Repeater
·
Untuk
mengover daerah-daerah yang lemah sinyal dari Server (pemancar)
·
Untuk
memperjauh sinyal dari Server (pemancar)
·
Untuk
mempermudah akses sinyal Wifi dari Server
7.
Router
Router merupakan perangkat jaringan yang bekerja pada OSI Layer 3,
Network Layer. Pada layer ini sudah dikenal pengalamatan jaringan menggunakan
IP Address, dan router ini berperan penting sebagai penghubung/penerus paket
data antara dua segmen jaringan atau lebih.
Router berfungsi utama sebagai penghubung antar dua atau lebih jaringan
untuk meneruskan data dari satu jaringan ke jaringan lainnya. Perbedaannya
dengan Switch adalah kalau switch merupakan penghubung beberapa alat untuk
membentuk suatu Local Area Network (LAN).
Jenis Router
Dedicated Router
Dedicated router adalah router yang fungsi dan modelnya
sudah ditentukan oleh vendornya. kita dapat mengkonfigurasi router itu
tergantung dengan konfigurasi yang telah disediakan dari vendor dan kita
tidak dapat mengubah port pada router apabila dari vendor tidak
diperbolehkan.
contoh dedicated router dari cisco.
Vendor yang biasa
memproduksi dedicated router diantaranya Cisco, BayNetworks, 3Com dan
lain-lain. Namun, dari sekian banyak vendor yang ada, Vendor
Dedicated Router yang paling popular adalah Cisco.
Alasan mengapa orang
ataupun lembaga/perusahaan menggunakan dedicated router adalah sebagai
berikut :
a.
Stabilitas, karena lebih spesifik melakukan tugas sebagai router
dari pada sebuah PC yang melakukan tugas sebagai router.
b.
Memiliki banyak alternatif koneksi.
c.
Keamanan karena mendukung pemfilteran paket data.
d.
Kemudahan, karena dioperasikan menggunakan
Internetwork Operating System(IOS).
e.
Praktis dan fleksibel dalam penempatan.
Namun Dedicated router
juga memiliki kekurangan, yaitu:
a.
Harganya relative lebih mahal
b.
Untuk yang Non modular router Port dan interfacenya sudah
ditentukan, jadi kita tidak dapat menambahnya.
Dedicated Router ada 2 macam, yaitu:
1) Modular Router
2) Non Modular Router
Perbedaanya:
"In modular router
the interfaces are not fixed so that we wilkl be able to installed
cards latter on this router. But in case of non modular router the
interfaces are fixed, we cannot able to add ports/interfaces latter on."
Artinya:
Pada Modular router,
kita dapat menambah atau mengurangi interface pada router sewaktu-waktu.
tetapi pada Non modular router, interfacenya tidak
dapat ditambah/dikurangi karena sudah ditetapkan oleh vendor.
Contoh Modular Router:
Cisco 1721 Modular
Access Router
Cisco 1760 Modular
Access Router
Cisco 1841 Modular
Access Router
PC Router
PC Router merupakan Router yang di buat
dari sebuah PC yang dijadikan Fungsi Router yang dijanlakan dengan sistem
operasi dan kebanyakan sistem operasi yang digunakan adalah berbasis OS
(Operation System) Linux sehingga biasa di sebut Linux Based Router.
PC Router atau Linux
Based Router sebenarnya sangat banyak sekali variannya baik yang
berbayar/komersil maupun yang Free/open source. Yang komersil seperti Mikrotik
OS, LogixOS/Neology, Gibraltar Dll, dan yang Free/open source
seperti MonoWall,
Pfsense, Smothwall Express, IPCop, Linktrack, DD-WrtX86, OpenWRTX86, Freesco
dan masih banyak lagi lainnya.
Contoh PC Router
Apa keuntungan yang bisa
diperoleh jika menggunakan PC router ini:
§
Jika digunakan oleh instansi pemerintah atau ISP atau
Personal maka tindakan tersebut merupakan tindakan yang tepat karena anda telah
melakukan efisiensi besar-besaran. Karena apa ? PC bekas dapat anda gunakan
seperti pentium 486 atau Pentium 1 artinya tidak perlu membeli lagi, sedangkan
OS PC Router tidak perlu beli yang commercial cukup digunakan yang free/open
source saja karena kemampuan dan feature yang open source juga sudah mampu
mengalahkan yang commercial dan Router Ternama.
§
Memiliki kemampuan/feature yang luar biasa seperti yang dimiliki
oleh peralatan Router hardware Ternama yang harganya puluhan juta bahkan
ratusan juta rupiah.
§
Kemampuan processing dengan speed yang tinggi karena ditangani
oleh kecepatan processor PC, memori PC, Mainboard PC, Harddisk PC dan
lain-lain. Coba anda bandingkan Speed Processor Router Hardware yang
kecepatannya Cuma 175 - 350 MHz saja. Coba bandingkan jika menggunakan
MainBoard Via Evia Processor Onboard Cyrix 2,8GHz yang berharga sangat murah.
§
Hardwarenya sangat mudah untuk di upgrade seperti layaknya PC. Dan
untuk USB Wireless bisa di deteksi secara plug & Play tanpa harus merestart
PC khususnya Linux Based Router Free BSD OS Pfsense.
§
Instalasi yang sangat mudah dan tidak membutuhkan waktu yang lama
(pengalaman saya menginstall PC Router tidak lebih dari 5 menit saja).
Instalasi dapat menggunakan CD-ROM tapi yang lebih mudah dapat ditulis langsung
dengan Phisicalywrite langsung dari OS Windows.
§
Pada salah satu OS PC Router (Pfsense) yang mempunyai kemampuan
mendukung USB WLAN yang dapat dijadikan Access Point. Sedangkan OS Router PC
yang lain juga memiliki feature sebagai Virtual AP, Client Bridge, repeater,
Wireless Client Dll. Tergantung dari ciri khas/feature dari OS PC Router
tersebut seperti Lintrack atau DD-WRTX86.
